Tecnologías
*Las Tecnologías en las Instalaciones Eléctricas son agrupadas según el tipo de conductor a utilizar.

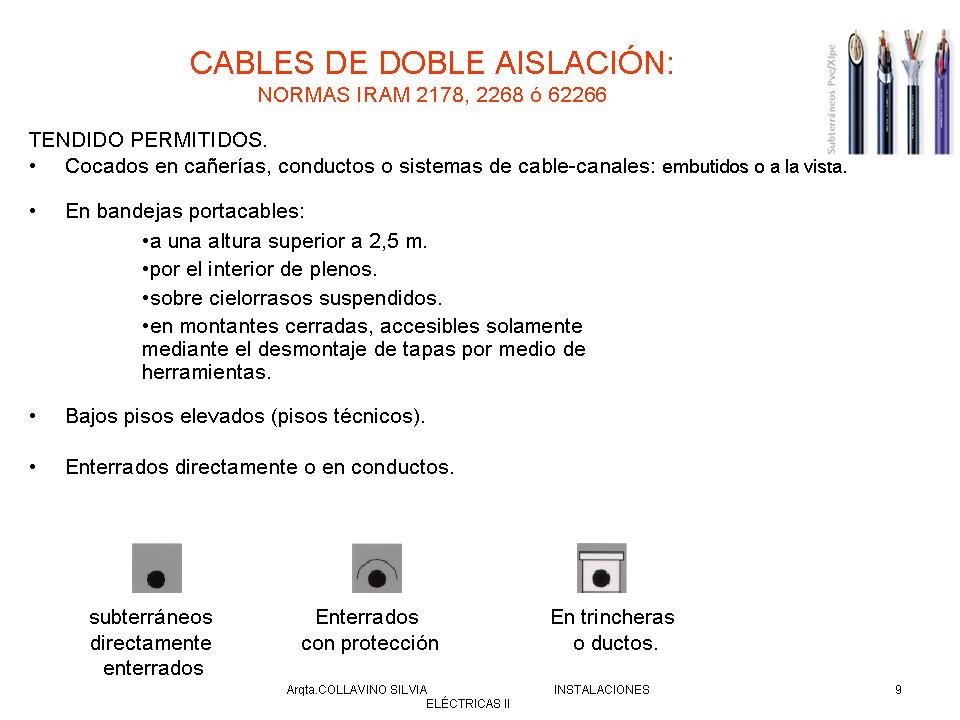

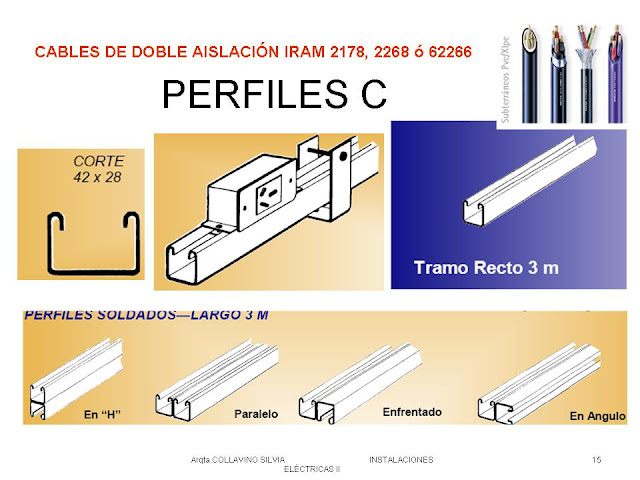

En un mismo proyecto pueden coexistir todas ellas, en los distintos tramos y/o sectores.Estas son parte de las imágenes presentadas en la teórica sobre las distintas Tecnologías en las Instalaciones Eléctricas.
Ésta bandeja de fondo perforado, estuvo instalada en una casa FOA llevando alimentación eléctrica a cada uno de los espacios, a traves de una galería cubierta.
Protección de las personas II.
Protección de las personas II.
*Medidas para proteger a las personas, animales domésticos y de cría contra los choques eléctricos.
Los choque eléctricos pueden provenir de: contactos directos o de contactos indirectos.* PROTECCIÓN CONTRA CONTACTOS INDIRECTOS.
Se refiere a proteger a las personas en caso de "defecto de aislación de un artefacto, equipo, canalización"; en caso de falla de una aislación básica. Su peligrosidad se debe a que los usuarios se acercan a las masas habitualmente sin tensión, sin sospechar su accidental energización.
Para prevenir los contactos indirectos existen las siguientes medidas:
1- Protección por el uso de equipos y materiales clase II. Ej.: conductores de doble aislación, conductores unipolares tendidos dentro de canalizaciones (cañerías, cable canal), uso de artefactos eléctricos pequeños pero usados con posible contacto con agua: licuadoras, batidoras, secadoras de pelo, afeitadoras llevarán ficha para tomacorrientes sin toma a tierra .
2- Protección por desconexión automática de la instalación:
Todos los circuitos terminales estarán protegidos por un Interruptor Diferencial de 30 mA.y las líneas seccionales con un Interruptor diferencial de 300mA que será selectivo"S" con el de 30 mA.
3-Toda la instalación deberá estar puesta a TIERRA.
El sistema de puesta a tierra está formado por:* un conductor de Protección: P.E. color verde-amarillo que recorrerá toda la instalación,
* y por una Toma de tierra, con su Caja de Inspección y su electrodo dispersor, ej.: jabalina.
4- Protección en sala de Baños.
Estas son las condiciones de conexión de un hidromasaje:
Esta es una conexión altamente insegura!
Conexión de la bomba del hidromasaje, con serios problemas:
Conductores no protegidos por su cañería. Ficha de tomacorriente sin un blindaje o una envolvente de protección, justo debajo de una posible pérdida de agua. Motor de la boma sin su carcaza clase II !
Para tomar conciencia de estos peligros, te invito a comentar o a presentar fotos de casos de instalaciones inseguras. A veces estos peligros,están en nuestros propios hogares y de tanto verlos no los percibimos como tales, hasta que un día....
Que te parece la idea? El blog espera tus fotos y/ tus comentarios.
* La protección en forma simultánea contra contactos directos e indirectos se puede lograr mediante el uso de fuentes y circuitos de Muy Baja Tensión Sin puesta a tierra (M.B.T.S.)
Los requisitos a cumplir por un circuito de M.B.T.S. son:a) La tensión en estos circuitos es igual o inferior a 24 Volt y
b) La fuente de alimentación es un transformador de Seguridad, que es aquel que tiene separación de protección mediante pantalla entre el primario y el secundario o es de doble aislación: clase II.
c)Los circuitos del secundarios no deben estar conectados a tierra, no hay conductor de Protección: P.E.
d) las fichas y tomacorrientes no deben tener contacto para la conexión a tierra.
*Si te interesa el tema de la seguridad, puedes entrar a la página de la Asociación para la Promoción de la Seguridad Eléctrica:
www.apse.org.ar/dci/do.htm
Teléfonos Instalación
Teléfono.
* Instalación de Teléfono.
La instalación Telefónica deberá ajustarse a las especificaciones del ente regulador de comunicaciones: CNT Comisión Nacional de Comunicaciones y al Reglamento General para Instalaciones Telefónicas en InmueblesLa imagen es un esquema básico, de una instalación de Teléfono, en corte, cuando en el predio existen más de 4 Pisos y/o más de 6 Bocas.
Y así se debería trazar, mínimamente, en planta, una instalación telefónica.
Protección de las personas I.
Protección de las personas I.
*Medidas para proteger a las personas, animales domésticos y de cría contra los choques eléctricos.
Los choque eléctricos pueden provenir de: contactos directos o de contactos indirectos.
*Protección contra Contactos Directos.
El peligro resulta al entrar en contacto directo con partes con tensión. Ej.: bornes de una termomagnética, portafusibles, portalámparas.
Para prevenir estos contactos, no intencionales, se deben verificar cuatro medidas:
1- Aislar las partes vivas (todas las partes con tensión) Ej.: el cobre de todos los conductores están aislados con una vaina de P.V.C.
2- Separar con distancias aislantes las partes con tensión. Ej.: Los tomacorrientes en aulas donde concurren niños, se ubicarán por encima de 1,50 m de altura.
3- Recubrir las partes activas con cubiertas o blindajes según el IP (ver tabla: Índice de protección). Ej.: Los conductores eléctricos son tendidos siempre dentro de cañerías; todo tomacorriente o interruptor lleva una tapa; todas las protecciones, conexiones y derivaciones en la instalación eléctrica se realizan dentro de cajas.
4- Evitar los contactos directos por medio de obstáculos. Los obstáculos son para proteger solamente a las personas calificadas eléctricamente en sus tareas de mantenimiento. Los obstáculos deben estar fijados de modo tal de no poder ser retirados involuntariamente. Ej: La contratapa de un tablero eléctrico.
1+2+3+4. Complementariamente, a todas las medidas detalladas, podemos emplear un Interruptor Diferencial de 30 mA en todos los circuitos terminales.
Este Interruptor actuaría en caso de falla de alguna de las medidas citadas o por imprudencia de los usuarios.
Los choque eléctricos pueden provenir de: contactos directos o de contactos indirectos.
*Protección contra Contactos Directos.
El peligro resulta al entrar en contacto directo con partes con tensión. Ej.: bornes de una termomagnética, portafusibles, portalámparas.
Para prevenir estos contactos, no intencionales, se deben verificar cuatro medidas:
1- Aislar las partes vivas (todas las partes con tensión) Ej.: el cobre de todos los conductores están aislados con una vaina de P.V.C.
2- Separar con distancias aislantes las partes con tensión. Ej.: Los tomacorrientes en aulas donde concurren niños, se ubicarán por encima de 1,50 m de altura.
3- Recubrir las partes activas con cubiertas o blindajes según el IP (ver tabla: Índice de protección). Ej.: Los conductores eléctricos son tendidos siempre dentro de cañerías; todo tomacorriente o interruptor lleva una tapa; todas las protecciones, conexiones y derivaciones en la instalación eléctrica se realizan dentro de cajas.
4- Evitar los contactos directos por medio de obstáculos. Los obstáculos son para proteger solamente a las personas calificadas eléctricamente en sus tareas de mantenimiento. Los obstáculos deben estar fijados de modo tal de no poder ser retirados involuntariamente. Ej: La contratapa de un tablero eléctrico.
1+2+3+4. Complementariamente, a todas las medidas detalladas, podemos emplear un Interruptor Diferencial de 30 mA en todos los circuitos terminales.
Este Interruptor actuaría en caso de falla de alguna de las medidas citadas o por imprudencia de los usuarios.
martes, 11 de noviembre de 2014
A tener en cuenta en instalaciones eléctricas
La Planilla 2 resume y sintetiza los pasos 5 al 9 del diseño y dimensionamiento de una instalación eléctrica que se ejecuta en 10 pasos, en el libro: "Diseño y Dimensionamiento de las Instalaciones Eléctricas"
donde cada paso es explicado con ejemplos prácticos.
Estos son los items que se resolverán en la Planilla 2:
5º Paso: Potencia máxima simultánea (Ver tabla 5.1 y 5.2)
6º Paso: Carga total del inmueble. (Tabla 6.1)
7º Paso: Sección de los conductores. (Tabla 7.1; 7.4; 7.8)
8º Paso: Intensidades y aparatos de Maniobra y Protección.
9º Paso: Diámetros de Cañerías. (Tabla 9)
Vaya si será importante esta Planilla 2, que logra resumir el 50% de los 10 pasos fundamentales en un diseño eléctrico!!!!!
Por ejemplo en una instalación con 1 T.S (Tablero Seccional) y un T.Ss. (Tablero Subseccional:
1º- Se comenzará con todos los circuitos del Tablero Subseccional,
2º- Se calculará la Línea Subseccional que es la que alimenta a ése T.Ss.
3º- Se continuará con los circuitos del Tablero Seccional,
4º- Y a continuación la Línea Seccional que es la que alimenta este T.S. que se determinará sumando las intensidades de todos los circuitos que salen de este tablero más las intensidades del T.Ss. que también es alimentado por este tablero.
5º- Y por último la Línea Principal que es la que alimenta el T.P. y va desde el Medidor al T.P.
donde cada paso es explicado con ejemplos prácticos.
Estos son los items que se resolverán en la Planilla 2:
5º Paso: Potencia máxima simultánea (Ver tabla 5.1 y 5.2)
6º Paso: Carga total del inmueble. (Tabla 6.1)
7º Paso: Sección de los conductores. (Tabla 7.1; 7.4; 7.8)
8º Paso: Intensidades y aparatos de Maniobra y Protección.
9º Paso: Diámetros de Cañerías. (Tabla 9)
Vaya si será importante esta Planilla 2, que logra resumir el 50% de los 10 pasos fundamentales en un diseño eléctrico!!!!!
Para armar la Planilla, se debe comenzar desde los circuitos más alejado para ir acercándose al punto de conexión a la red.
Por ejemplo en una instalación con 1 T.S (Tablero Seccional) y un T.Ss. (Tablero Subseccional:
1º- Se comenzará con todos los circuitos del Tablero Subseccional,
2º- Se calculará la Línea Subseccional que es la que alimenta a ése T.Ss.
3º- Se continuará con los circuitos del Tablero Seccional,
4º- Y a continuación la Línea Seccional que es la que alimenta este T.S. que se determinará sumando las intensidades de todos los circuitos que salen de este tablero más las intensidades del T.Ss. que también es alimentado por este tablero.
5º- Y por último la Línea Principal que es la que alimenta el T.P. y va desde el Medidor al T.P.
UN SECRETO?:
De la misma forma se procede en TODAS las instalaciones al dimensionarlas: instalaciones de agua, de calefacción, de gas, de aire acondicionado, etc.
Siempre se dimensionará sumando secciones, caudales, consumos, según los casos, hasta llegar al centro de energía, llamado Red eléctrica o Paneles Fotovoltaicos en las instalaciones eléctricas, o Tanque de Reserva en agua, o Red de Gas o Gabinetes de cilindros en Gas, o Caldera en calefacción,o Equipo de aire acondicionado.
Conexionado: Interruptor de Combinación
Conexionado: Interruptor de Combinación
Los interruptores de combinación (o de Cambio simple) son dos interruptores que tienen 3 bornes cada uno.
Son los interruptores que se usan para maniobrar la iluminación en una escalera y permite encender o apagar la luz desde el nivel inferior o superior indistintamente.
Son mágicos!
Sólo se debe recordar:
1º Conectar al borne central el vivo.
2º Conectar al borne central del otro interruptor: el retorno.
3º Unir con conductores "x" e "y"(dos auxiliares) los bornes izquierdo y derecho de un interruptor con los bornes derecho e izquierdo del otro interruptor.
Te salió bien la magia? Hay que practicar!
☻
Conexionado. 1 EFECTO
En el plano está la ubicación de este ejemplo de Interruptor de 1 efecto.
En la caja del interruptor se ve que el mismo tiene dos bornes.
No olvides de pasar al plano el Nº de conductores de ese tramo de cañería, la sección de los mismos y nombrar al P.E
☻
Conexionado de Conductores
Respetando los colores de los conductores, se trazan todos los conductores que corresponden a cada tramo.
En este caso se aprecia como el Vivo y el Neutro acceden a la instalación desde la Caja de Toma sobre L.M. y circulan hasta la última boca del este circuito que en este caso corresponde a un interruptor de 1 efecto.
Conductor de Protección Eléctrica: P.E (bicolor verde amarillo en obra)
No se debe olvidar que por todas las Bocas y cajas eléctricas circula el conductor de Protección Eléctrica, PE, que se pone a Tierra en el Tablero Principal.
Mira bien que desde la C.Toma al T.Principal NO hay conductor de Protección Eléctrica.
Con esta planta como ejemplo se desarrollará el conexionado en páginas sucesivas de los siguientes casos de Interruptores:
- de 1 efecto,
- de 2 efectos y
- de interruptores de combinación o de cambio simple.
