Interruptor Automático Magnetotérmico    Es un aparato utilizados para la protección de los circuitos eléctricos, contra cortocircuitos y sobrecargas, en sustitución de los fusibles. Tienen la ventaja frente a los fusibles de que no hay que reponerlos. Cuando desconectan el circuito debido a una sobrecarga o un cortocircuito, se rearman de nuevo y siguen funcionando.    Su funcionamiento se basa en un elemento térmico, formado por una lámina bimetálica que se deforma al pasar por la misma una corriente durante cierto tiempo, para cuyas magnitudes está dimensionado (sobrecarga) y un elemento magnético, formado por una bobina cuyo núcleo atrae un elemento que abre el circuito al pasar por dicha bobina una corriente de valor definido (cortocircuito)

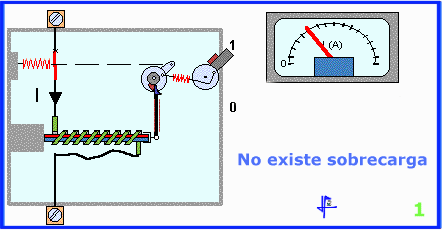

Desconexión térmica (Imagen animada) En caso de sobrecarga la deformación de la lámina bimetálica provoca la apertura de los contactos
Desconexión magnética (Imagen animada) En caso de cortocircuito la corriente que atraviesa el solenoide tiene una magnitud tal que produce el desplazamiento del núcleo que a su vez provoca la apertura de los contactos
Ver una imagen animada de la extinción del arco eléctrico
DESCONEXIÓN-RECONEXIÓN
SELECTIVIDAD La selectividad asegura que la apertura del interruptor se produzca en aquel situado más próximo al defecto.               Grados de selectividad:               A) selectividad total: la condición anterior se produce para todos los valores de corriente.              B) selectividad parcial: cuando por encima de determinados valores de corriente se produce el disparo simultáneo  de más de un interruptor.                                            Tipos de selectividad:                      ¨ Selectividad amperimétrica. El interruptor que esté aguas abajo debe cortar el circuito ante cortocircuitos, antes de que lo haga el superior                      ¨ Selectividad cronométrica. El interruptor que esté aguas abajo debe cortar el circuito en un tiempo inferior al de aguas arriba para una misma sobreintensidad                     ¨ Filiación. Efecto cascada o protección back-up. Permite el empleo de un interruptor con un poder de corte inferior a la corriente de cortocircuito prevista en el punto donde está instalado, con la condición de que exista otro dispositivo de protección instalado aguas arriba que posea el poder de corte necesario.   CURVAS DE DISPARO
